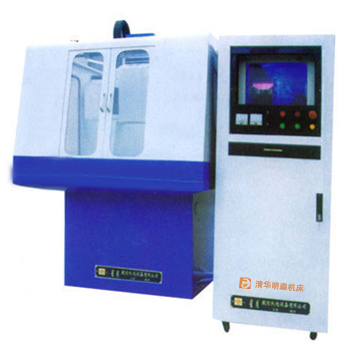

XYDK4540型数控雕刻机
XYDK4540型数控雕刻机主要特点：
1、机床关键部件采用高强度铸件制造，结构合理，刚性高，减震性强。
2、机床三轴导轨采用精密矩形直线导轨和精密滚珠丝杆传动。
3、传动电机与滚珠丝杆联接采用德国进口的无齿隙弹性联轴器，直接联接，传动误差微小，运动精神高。
4、可按用户要求选用国内先进的高细分步进驱动系统或进口伺服驱动系统和高速变频电主轴。
5、采用台湾SYNTEC高速铣床CNC系统。
6、采用全套进口高精密数控机床专用轴承支承。
7、该机床适合于种类标牌制作字码雕刻、模具模型雕刻，以及有机玻璃、铜、铝材料的高速雕刻加工等。
主要性能指标： |
| 序号 |
性能项目指标 |
标准值 |
序
号 |
性能项目指标 |
标准值 |
|
1 |
X、Y、Z定位精度 |
±0．01mm |
9 |
主轴转速 |
5000—24000RPM |
|
2 |
X，Y、zl复定位精度 |
±0．005mm |
10 |
最大空行遵度 |
12C)00，nf～bn咖 |
|
3 |
工作台平面度 |
<0．025mm |
11 |
最大雕刻速度 |
8000mm／min |
|
4 |
X／Y、X／Z、Y／23霞直度 |
·0．025／400 |
12 |
刀具夹持直径 |
中3．17-013 |
|
5 |
X、Y、ZT作行程 |
600X700X260 |
13 |
机床净重 |
2000Kg |
|
6 |
工作台尺寸 |
620x780 |
14 |
机床外形尺寸 |
1380x2150X1850 |
|
7 |
电主轴功率 |
2．2KW／3KW |
15 |
电源总功率 |
三相交流380V／6KW |
|
8 |
X、Y、轴控制分辨率 |
0．001m |
|
|
|
| |
| | |
