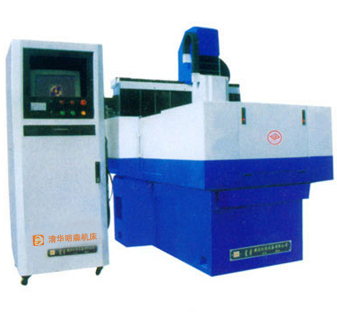

KYDX6070型数控雕铣机
|
▲KYDX6070型数控雕铣机主要特
机床关键部件采用高强度铸铁什制造，门式结构设计合理，刚性高，减震稳定性好等优点。
机床三轴、导轨采用台湾生产的高精度矩形直线导轨副和高精密滚珠丝杆副，运动平稳，灵活、加工精度高。
采用日本SANYO全数字交流伺服驱动系统，运行精确。
采用德国进口的精密无齿隙弹性联轴器，传动精密准确。
采用台湾SYNTEC高速雕铣CNC控制系统。
采用精密高速变频电主轴，加工精度高，表面质量好。
采用进口、高精密数控机床专用轴承支承。
该机床适用于各类金属模具(如冲压模、锻压模、点塑注塑模、鞋底模型)的加工制造等。
主要机械性能：
| 序号 |
性能项目指标 |
标准值 |
序
号 |
性能项目指标 |
标准值 |
|
1 |
X、Y、Z定位精度 |
±0．01mm |
9 |
主轴转速 |
5000—24000RPM |
|
2 |
X，Y、zl复定位精度 |
±0．005mm |
10 |
最大空行遵度 |
12C)00，nf～bn咖 |
|
3 |
工作台平面度 |
<0．025mm |
11 |
最大雕刻速度 |
8000mm／min |
|
4 |
X／Y、X／Z、Y／23霞直度 |
·0．025／400 |
12 |
刀具夹持直径 |
中3．17-013 |
|
5 |
X、Y、ZT作行程 |
600X700X260 |
13 |
机床净重 |
2000Kg |
|
6 |
工作台尺寸 |
620x780 |
14 |
机床外形尺寸 |
1380x2150X1850 |
|
7 |
电主轴功率 |
2．2KW／3KW |
15 |
电源总功率 |
三相交流380V／6KW |
|
8 |
X、Y、轴控制分辨率 |
0．001m |
|
|
|
| |
| | |
